汽輪機可拆卸式保溫罩殼

發布時間：2018-07-18 10:22:14

保溫罩殼具備可拆式特性和持久使用抗損壞性。

保溫范圍：汽輪機高中壓缸、主汽聯合閥、再熱汽聯合閥、連通管及閥門、主汽再熱導汽管、平衡管等汽輪

機本體供貨范圍內的設備及管道的保溫施工及材料。

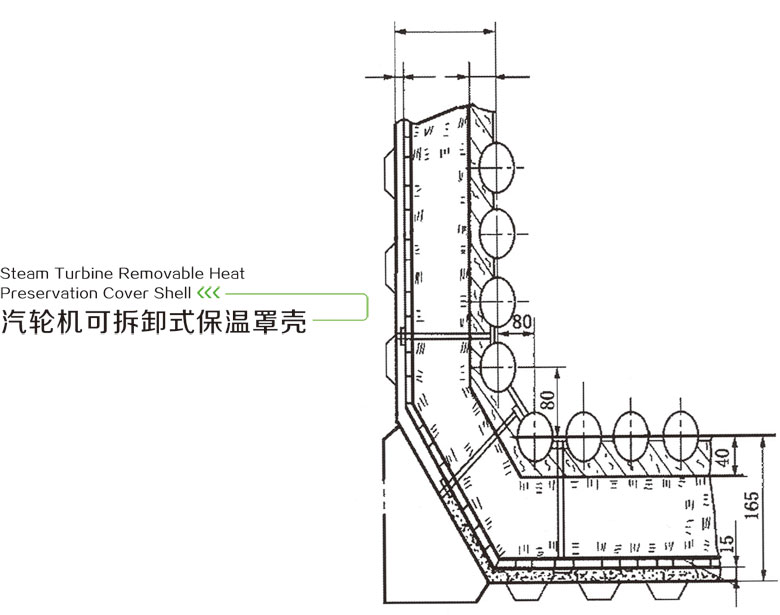

保溫結構方式為：上缸和中間法蘭部位為可拆卸式結構、下缸為固定式結構；主汽聯合閥和再熱汽聯合閥法蘭部位為可拆式，閥殼部

位為固定式；連通管、主再熱導汽管法蘭和膨脹節部位為可拆式。

汽輪機機組可拆式保溫和固定式保溫結構的厚度、所用保溫材料的性能和技術指標嚴格按哈爾濱汽輪機廠《汽輪機保溫設計說明書》

要求執行。

保溫層外護采用彩鋼板，彩鋼板顏色應符合招標方要求；賣方所提供的保護層厚度應保證具有足夠的強度和抗變形能力。

保溫材料采用硅酸鋁纖維針刺毯，應符合有關標準的要求。

保護層塊與塊之間采用不銹鋼板快速搭口連接，連接應牢固、整齊、美觀，保溫后必須方便拆裝。

不銹鋼快速搭扣應連續開啟不低于50次，其表面應光潔、平整、無毛刺、無裂痕，轉動應靈活。保溫塊之間應間隙均勻并采用密封墊

密封。

彩鋼板保護層顏色按用戶的要求配制（與彩鋼板顏色一致），厚度不低于0.8mm的尺寸。

在汽輪機正常運行時，保溫結構的外表溫度在環境溫度不超過27℃時不超過50℃；當環境溫度超過27℃時，其外表面與環境的溫差不

超過25℃；上、下缸溫差不超過50℃。

保溫結構在正常使用情況下應不小于10次拆裝，使用壽命不小于15年。

保溫結構與萁他相鄰被保溫物項的搭接必須嚴密。

在汽輪機機組表面從事的安裝工作應保證不對機組設備的安全運行造成任何影響。

對于汽輪機組上的溫度元件、熱工元件部位應做好防護，不應造成損壞，或由于保溫工作對元件的使用壽命、準確性產生影響。

成套保溫后保證汽輪機組不影響整體和局部膨脹。

成套保溫罩殼具有一定的抗振性，不至于在機組長期振動下脫落。

施工結束后投標方應向招標方提供所供材料的性能參數及指標等質量保證書及合格證等文件。

賣方保證按提供的“國電江南熱電廠2×330MW機組新建工程“可拆裝式汽輪機保溫方案”。

投標方根據現場實物進行測量和制作保溫物件材料。

投標方保證在招標方汽輪機扣蓋完成情況下，及時進行保溫工程施工，絕對保證不影響工期。

整體安裝后表面進行處理，保證外觀整齊、清潔、美觀、完整，保溫效果好，易拆卸、方便維修，可重復使用、壽命長。

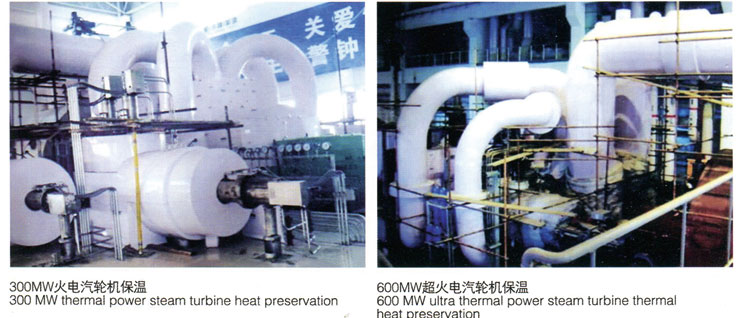

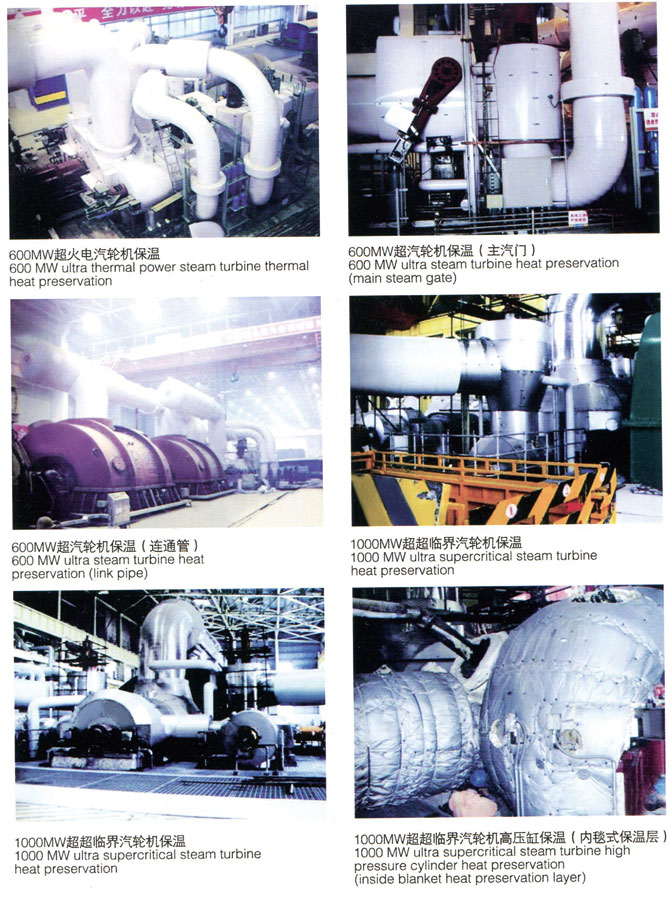

600MW核電汽輪機保溫（高壓缸及高壓進、排氣管）

300MW火電汽輪機保溫
